Création d’un tableau électrique divisionnaire pour local technique de piscine

Étape 1 : Pourquoi un tableau divisionnaire ?

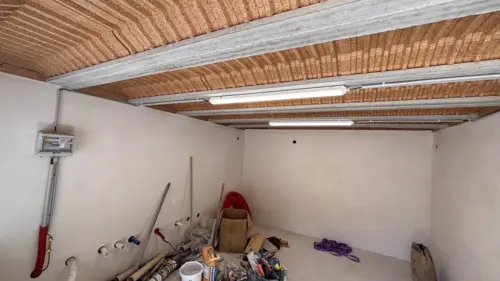

Dans une installation électrique, un tableau divisionnaire permet de déporter une partie de la distribution électrique depuis le tableau principal. Dans le cas d’un local technique de piscine, il est indispensable : il permet de centraliser les protections et la gestion des équipements (pompe, éclairage, régulation, etc.), tout en sécurisant l’installation à proximité de l’eau.



Étape 2 : L’alimentation depuis le tableau principal

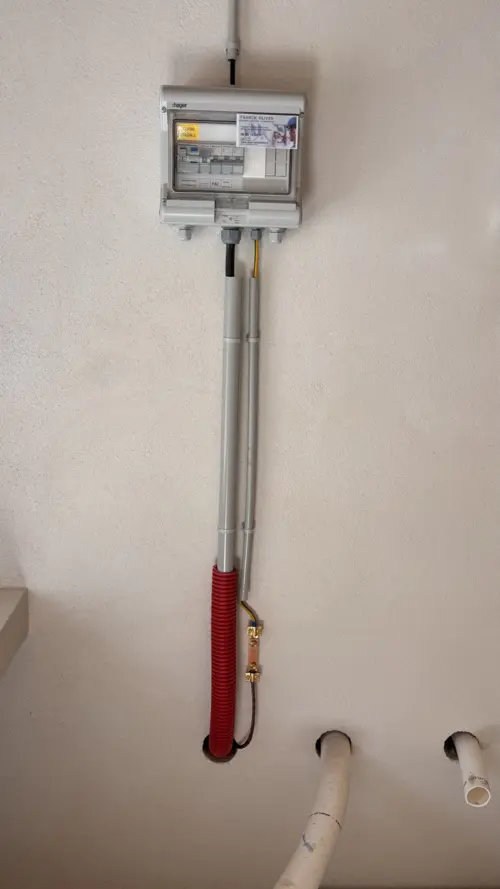

Le tableau divisionnaire est alimenté depuis le tableau principal via un disjoncteur 2 pôles adapté à la puissance nécessaire, avec un câble enterré type R2V 3G6 mm² ou plus, selon la distance. Ce câble est posé dans une gaine ICT ou TPC pour assurer sa protection mécanique.



Étape 3 : Le tableau lui-même

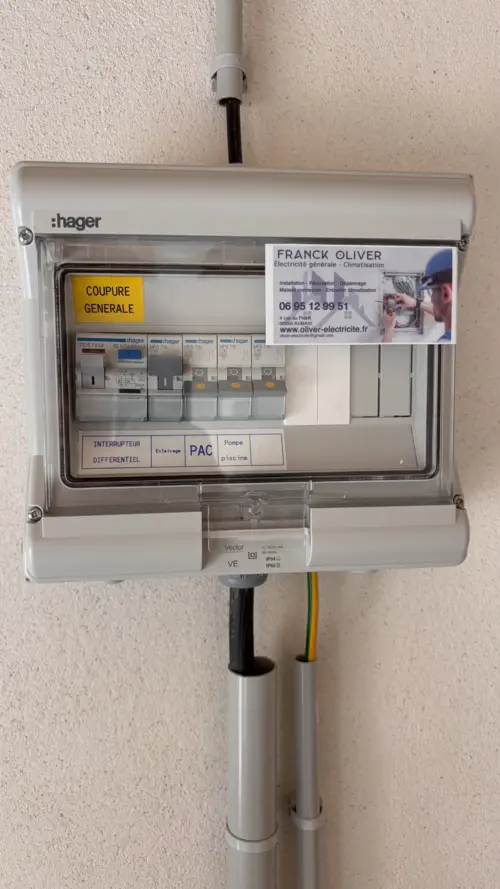

Le tableau est étanche, norme IP65 minimum, pour résister à l’humidité du local. Il est équipé de :

  • Un interrupteur différentiel 30 mA de type A (obligatoire pour les circuits motorisés)

  • Un disjoncteur pour la pompe de filtration (souvent 10 ou 16 A)

  • Un disjoncteur pour l’éclairage du bassin ou du local (souvent 10 A)

  • Un disjoncteur pour un coffret de régulation ou électrolyseur si présent

  • Des borniers de raccordement pour la terre, le neutre et la phase

  • Option : horloge modulaire pour la gestion automatique de la filtration



Étape 4 : La mise à la terre

Tous les éléments métalliques (pompe, coffrets, armatures, etc.) doivent être reliés à la prise de terre, via un conducteur vert/jaune. Une liaison équipotentielle est obligatoire pour garantir la sécurité en cas de fuite de courant.



Étape 5 : Les finitions et tests

Une fois les circuits raccordés, chaque disjoncteur est identifié clairement. Le tableau est fermé, testé, et un essai de fonctionnement est effectué (notamment pour la pompe et l’éclairage). Un test du différentiel est indispensable avant mise en service.





🛠 Conclusion :

Un tableau divisionnaire bien conçu dans un local technique de piscine, c’est la garantie d’une installation sécurisée, évolutive et conforme à la norme NF C 15-100, adaptée à un environnement humide et exigeant. Et surtout : fini les rallonges à la rallonge au bord de la piscine !
